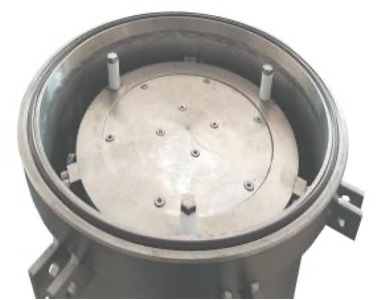

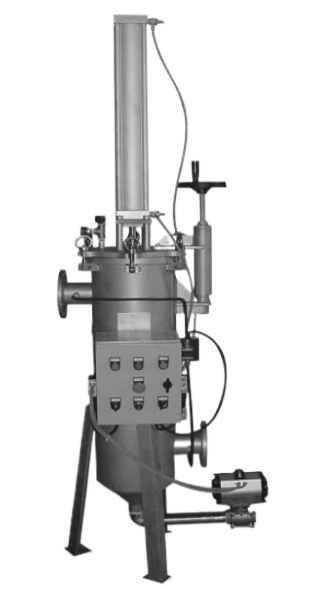

AFC серия пневматических самопромывных фильтров (сокращённо AFC фильтр) — это новый высокоэффективный скребковый самопромывной фильтр. Он автоматически очищает частицы загрязнений с внутренней поверхности фильтрующего элемента с помощью механического скребкового метода, обеспечивая непрерывную фильтрацию в режиме реального времени. AFC фильтр разработан в первую очередь для фильтрации жидкостей с высокой вязкостью, подходит для жидкостей с вязкостью до 800,000 мПа·с, с диапазоном точности фильтрации 30-1500 микрон. Он обеспечивает точную фильтрацию и быстрое удаление загрязнений с поверхности фильтрующего элемента, эффективно удаляя больше примесей. Подходит для фильтрации воды и различных вязких жидкостей. AFC фильтр соответствует стандартам Shanghai JCI Technology: высокая производительность, высокое качество и высокая надёжность.  AFC фильтр – это продукт мирового уровня качества.

Принцип действия

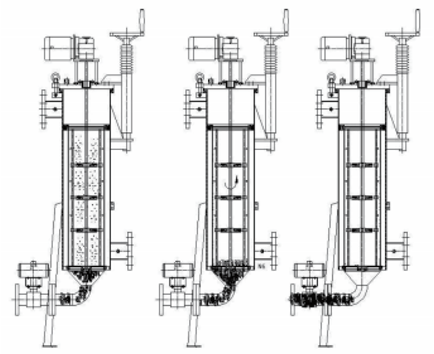

Режим фильтрации
Пневмоцилиндр приводит скребок в движение, заставляя его перемещаться вверх и вниз для очистки фильтрующего элемента. При движении скребка вниз примеси сдвигаются к нижней части фильтра, а тяжёлые частицы оседают в сборной камере. При движении скребка вверх оставшиеся примеси удаляются с верхней части фильтрующего элемента и вымываются потоком жидкости. Примеси возвращаются на внутреннюю поверхность фильтрующего элемента, а затем снова удаляются при движении скребка вниз. Каждая очистка состоит из нескольких циклов, после чего поверхность фильтрующего элемента восстанавливает свою фильтрующую способность. Во время очистки процесс фильтрации продолжается без остановок.

Основные модели фильтров серии AFC и их параметры:

Основные параметры и характеристики оборудования

• Применяемые жидкости: вода и вязкие жидкости (вязкость до 800,000 сПс), содержание примесей < 1000 ppm.

• Точность фильтрации: 30-1500 мкм.

• Стандартное рабочее давление: 1.0 МПа (возможно изготовление под более высокое давление на заказ).

• Максимальная рабочая температура: 0-200°C (зависит от используемых уплотнительных материалов).

• Площадь фильтрации на один блок: 0.14 м² - 1.45 м².

• Перепад давления для запуска очистки: 0.05 МПа.

• Система контроля перепада давления: датчик перепада давления или реле перепада давления.

• Привод: пневматический.

• Стандарты подключения входных/выходных патрубков: фланцы, стандарт HG20592-2009 (стандартное исполнение), HG20615-2009 (совместимость с ANSI B16.5).

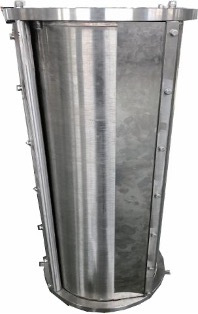

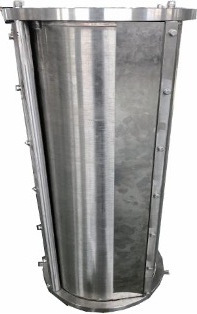

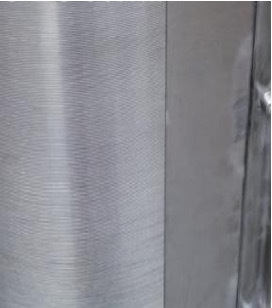

• Тип и материал фильтрующего элемента: щелевой металлический фильтр V-SLOT, материалы: 304/316L/2205 и другие.

• Материалы корпуса, контактирующие с жидкостью: 304/316L/CS (углеродистая сталь).

• Материал скребка: PTFE (политетрафторэтилен).

• Материалы уплотнений корпуса: NBR (нитриловый каучук, стандартно) / VITON (FKM, фторкаучук).

• Клапан удаления отходов: пневматический шаровой клапан, степень защиты IP65.

• Требования к коммуникациям: 380V AC, чистый сухой сжатый воздух под давлением 0.4-0.6 МПа.

Области применения:

• • Переработка масел и жиров

  • Водоподготовка

  • Целлюлозно-бумажная промышленность

  • Нефтехимическая промышленность

  • Тонкая химическая промышленность и другие.

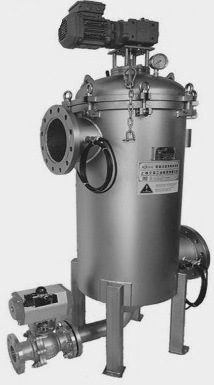

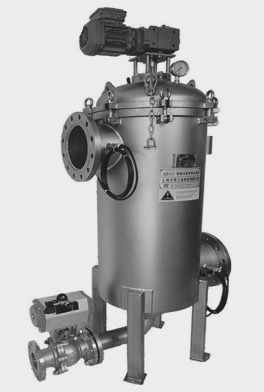

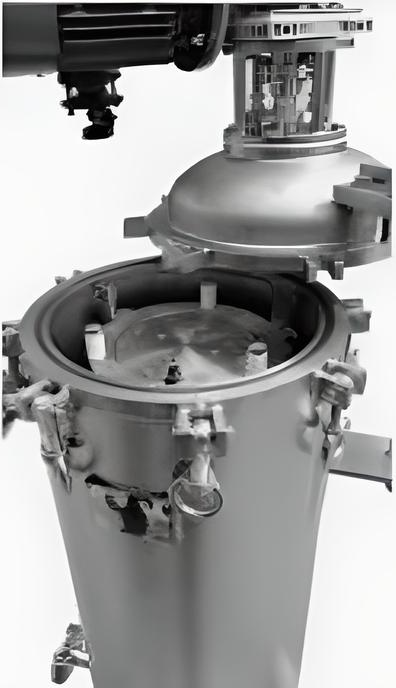

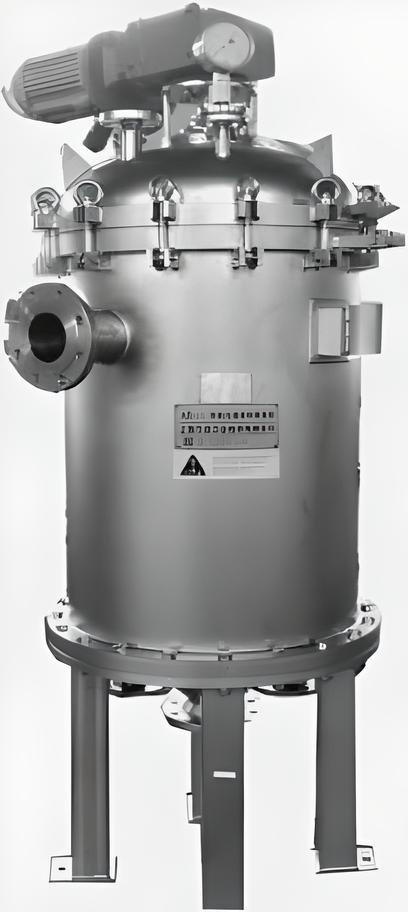

AFE серия электрических самоочищающихся фильтров с внешним скребком (сокращенно AFE фильтр) — это новый высокоэффективный самоочищающийся фильтр со скребковым механизмом, разработанный компанией Shanghai JCI Technology. Он автоматически удаляет загрязнения с внешней поверхности фильтрующего элемента с помощью механического скребка и способен работать в режиме непрерывной фильтрации. AFE фильтр разработан специально для фильтрации высоковязких сред и подходит для жидкостей с вязкостью до 3,000,000 мПа·с. Диапазон фильтрации составляет 50-1500 микрон. Фильтр обеспечивает точную фильтрацию и быстрое удаление загрязнений с поверхности фильтрующего элемента, что позволяет эффективно удалять больше примесей. Он подходит для фильтрации воды и различных вязких жидкостей. AFE фильтр соответствует стандартам Shanghai JCI Technology в области высокой производительности, качества и надежности, достигая мирового уровня.

Технические особенности и преимущества

• Горизонтальное вращающееся скребковое устройство напрямую удаляет загрязнения, что особенно эффективно для фильтрации вязких жидкостей и удаления липких взвешенных частиц.

• Простая конструкция, легко разбирается и собирается. После снятия скребка фильтрующий элемент легко извлекается, а внутренняя часть легко очищается.

• Полностью автоматическая работа с непрерывной фильтрацией в режиме онлайн, что устраняет необходимость трудоемкой замены и очистки фильтрующих элементов.

• Отсутствие одноразовых фильтрующих материалов, что снижает затраты на расходные материалы и утилизацию.

• Минимальные потери давления при фильтрации, стабильный поток, экономия энергии и обеспечение непрерывности технологического процесса.

• Герметичная фильтрация, предотвращающая утечку опасных материалов, что способствует безопасному производству и защите здоровья сотрудников.

• Высокая концентрация загрязнений в отходах,  что снижает потери ценных материалов.

• Различные продвинутые системы управления на выбор, обеспечивающие мощную функциональность, высокую эффективность и надежность.

• Использование компонентов от мировых брендов, что обеспечивает высокую надежность и низкие эксплуатационные расходы.

Принцип действия

• Режим фильтрации

Жидкость поступает через входное отверстие. Компенсирующий скребок плотно прилегает к внешней поверхности фильтрующей сетки по касательной. Жидкость проходит через сетку, двигаясь с внешней стороны фильтрующего элемента внутрь, при этом загрязнения задерживаются на внешней поверхности. Очищенная жидкость выходит через выходное отверстие. Со временем количество загрязнений увеличивается, что приводит к росту перепада давления. Очистка фильтрующего элемента запускается по достижении заданного перепада давления или по таймеру.

• Режим очистки

Электродвигатель приводит скребок в движение, заставляя его вращаться горизонтально для очистки фильтрующего элемента. Во время вращения скребок удаляет загрязнения с поверхности сетки, и они стекают в нижнюю часть фильтра. Тяжелые загрязнения оседают в отстойной камере. Каждая очистка состоит из нескольких циклов. После очистки поверхности фильтрующего элемента его способность к фильтрации восстанавливается. Во время очистки процесс фильтрации продолжается без остановок.

• Режим удаления отходов

После нескольких циклов очистки, когда количество загрязнений достигает определенного уровня, открывается сливной клапан для удаления отходов с высокой концентрацией загрязнений. При необходимости эти отходы могут быть утилизированы или переработаны.

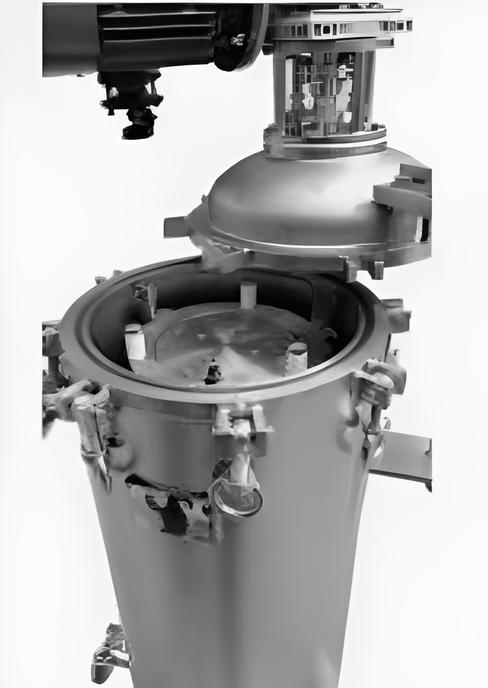

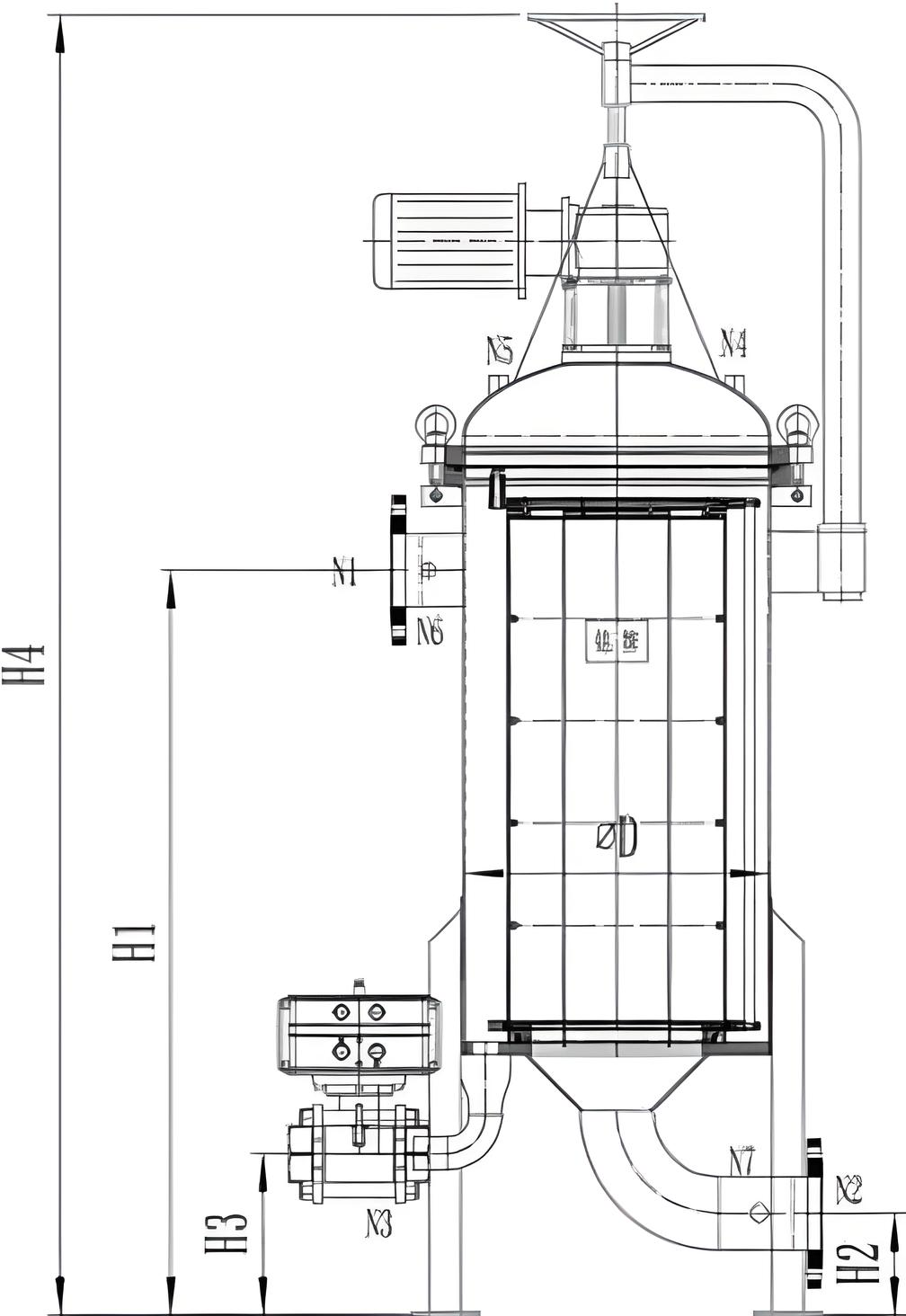

Особенности устройства фильтра AFE

Пример полного артикула фильтра:

          AFE28-50-1.0-316L-2205-NBR-IP54

• AFE28 – Модель фильтра (в данном случае AFE28 с площадью фильтрации 0.28 м²).

• 50 – Точность фильтрации (50 мкм).

• 1.0 – Рабочее давление (1.0 МПа).

• 316L – Материал корпуса (нержавеющая сталь 316L).

• 2205 – Материал фильтрующего элемента (дуплексная сталь 2205).

• NBR – Материал уплотнений (нитрил-бутадиеновый каучук).

• IP54 – Степень защиты двигателя (IP54).

  • Расшифровка обозначений:

• Модель фильтра (например, AFE14, AFE28 и т.д.) – указывает на площадь фильтрации.

• Точность фильтрации (например, 50, 100, 500 мкм) – размер частиц, которые может задерживать фильтр.

• Рабочее давление (например, 1.0 МПа) – максимальное давление, на которое рассчитан фильтр.

• Материал корпуса (например, 304, 316L, CS) – материал, из которого изготовлен корпус фильтра.

• Материал фильтрующего элемента (например, 304, 316L, 2205) – материал фильтрующего элемента.

• Материал уплотнений (например, NBR, VITON) – материал уплотнительных элементов.

• Степень защиты двигателя (например, IP54) – уровень защиты двигателя от внешних воздействий.

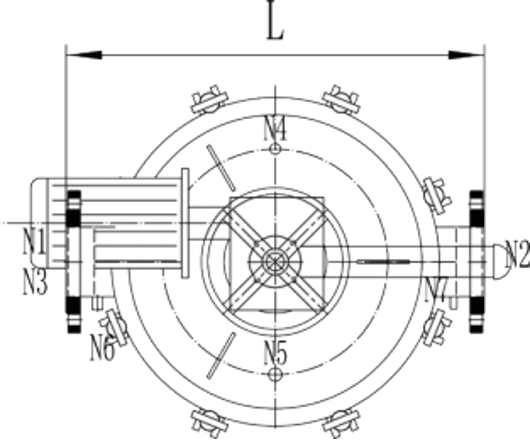

Основные технические характеристики
